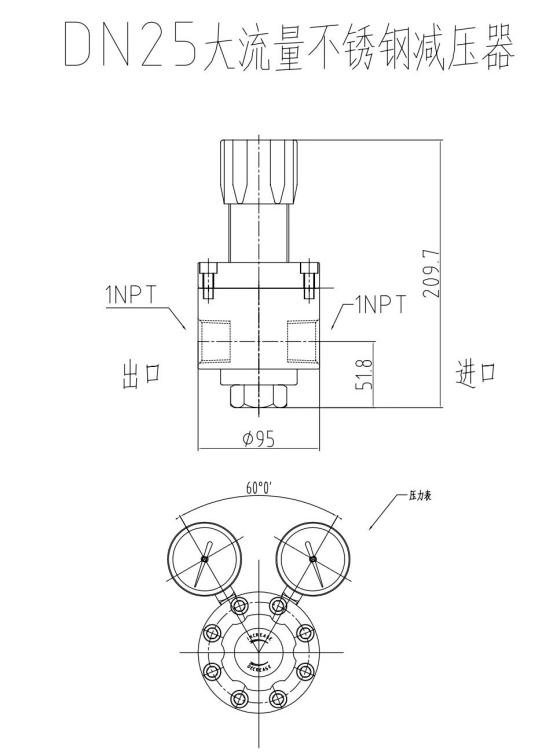

ZTR615不锈钢减压器，膜片式减压.结构，输出压力稳定，适用于标准气体，高纯气体，腐蚀性气体，大流量输出需求的场合。
单级式减压结构
膜片采用尼龙与丁腈橡胶双层形式
母体螺纹: 进出气接口1-1/4NPT"NPT(F)；压力表接口1/4"NPT(F)
可采用面板或墙式安装
母体 Body: SS316L
上盖 Bonnet: SS316L,SS304
阀座 Valve seat: 四氟
膜片 Diaphragm: 四氟
最大输入压力 Inlet pressure max: 500psig

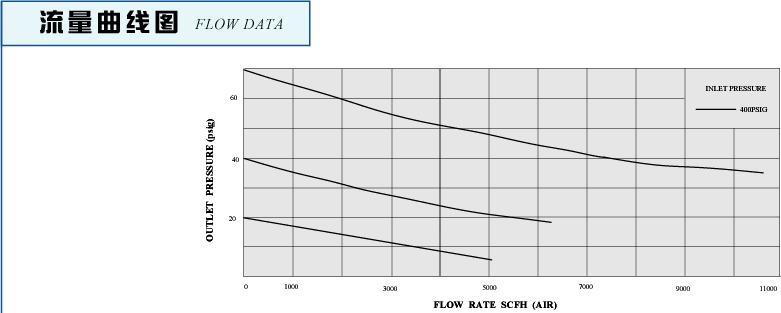

输出压力 Outlet pressure: 0~25psig, 0~50psig，0~100psig, 0~125psig, 0~250psig
安全测试压力 Proof pressure: 1.5倍的最大输入压力
适用温度 Operating temperature: -10°F~+250°F(-23°C~+141°C)
泄漏率 Leak rate: 泡沫测试
CV: 5.1
重量 Weight: 6.1kg
母体 Body: SS316L
上盖 Bonnet: SS316L,SS304
阀座 Valve seat: 四氟
膜片 Diaphragm: PTFE(四氟)
|
EX:R615 |
L |
B |
F |
G |
G |
0 6 |
0 6 |
P |
|
系列号 |
母体材质 |
母体孔位 |
输入压力 |
输出压力 |
压力表 |
进气形式 |
出气形式 |
选项 |
|
R615 |
L：SS316L |
A |
A:500psig |
G：0-350psig |
G:附压力表 |
06：1" NPT（F） |
06：1" NPT（F） |
P:面板 |
|
|
S：SS304 |
B |
B：250psig |
I：0-250psig |
（MPa） |
07：1" VCR（M） |
07：1" VCR（M） |
|
|
|
|
G |
F:50psig |
K：0-160psig |
P:附压力表 |
08：DN32法兰 |
08：DN32法兰 |
|
|
|
|
|
I:25 psig |
L：0-50psig |
(psig/bar) |
09：DN25法兰 |
09：DN25法兰 |
|
|
|
|
|
|
F:25psig |
W:无压力表 |
其它形式接头可供选择 |
其它形式接头可供选择 |
|
